pvc管道流量計安裝規范

點擊次數:2280 發布時間:2021-11-30 09:24:22

pvc管道流量計正確選擇安裝位置

正確地選擇安裝位置和正確安裝pvc管道流量計都是非常重要的環節,若在安裝環節失誤,輕者影響測量精度,重者會影響流量計的使用壽命,甚至?xí)p壞流量計。選擇安裝位置時應注意以下問題:

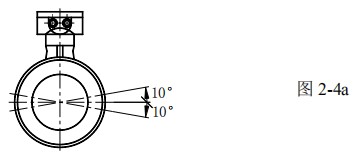

1.測量電*的軸線必須近似于水平方向(與水平線夾角一般為 10°以內)


2.測量管道內必須完全充滿液體。

3.pvc管道流量計的前方*少要有 5×D(D 為流量計內徑)長度的直管段,后方*少要有 2×D(D為流量計內徑)長度的直管段。


4.流體的流動方向和pvc管道流量計的箭頭方向一致。

5.管道內要有真空會損壞pvc管道流量計的內襯,需特別注意。

6.在pvc管道流量計附近應無強電磁場,儀表安裝場所的磁場強度應小于 400A/m(避免安裝在大型電機或變壓器等設備附近)。

7.若測量管道有振動,在流量計的兩邊應有固定的支座。

8.測量不同介質的混合液時,混合點與流量計之間的距離*少要有 30×D(D 為流量計內徑)。

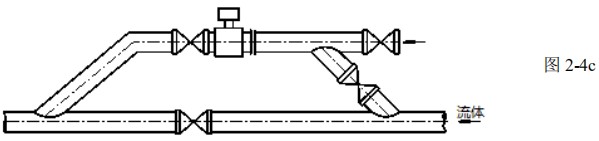

9.為方便今后流量計的清洗和維護,應安裝旁通管道。


10.安裝聚四氟乙烯內襯的流量計時,連接兩法蘭的螺栓應注意均勻擰緊,否則容易壓壞聚四氟乙烯內襯,*好用力矩扳手。

11.儀表應避免強烈振動和過大的溫度變化,同時要防止腐蝕性液體的滴漏對儀表造成損害。

12.如果安裝地點易受陽光曝曬,應當增加遮蔽設施。

13.安裝傳感器時,應保證測量管與工藝管道同軸。對 50mm 及以下公稱通徑的傳感器,其軸線偏離不超過 2mm。DN65~DN150 其軸線偏離不超過 3mm,≥DN200 其軸線偏離不超過 4mm。

14.法蘭之間加裝的法蘭墊圈,應有良好的耐腐蝕性能,該墊圈不得伸入管道內部。

15.緊固儀表螺栓、螺母,其螺紋應完整無損,潤滑良好。應依據法蘭尺寸、力矩大小采用力矩扳手緊固螺栓。

16.在傳感器鄰近管道進行焊接或火焰切割時,要采用隔離措施,防止襯里受熱,且必須確認儀表未通電運行,防止損壞儀表。


pvc管道流量計安裝方式

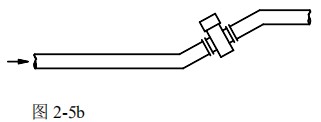

應安裝在水平管道較低處和垂直向上處,避免安裝在管道的*高點和垂直向下處。


應安裝在管道的上升處。


在開口排放的管道安裝,應安裝在管道較低處。若管道落差超過 5m,在傳感器的下游安裝排氣閥且傳感器的下游應有一定的背壓。


應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游。


傳感器絕對不能安裝在泵的進口處,應安裝在泵的出口處。


在測量井內安裝pvc管道流量計的方式:1.入口 2.溢流管 3. 清洗孔 4.入口柵 5. 短管 6.流量計 7.出口 8.排放閥
