小口徑電磁流量計工作原理

點擊次數:2048 發(fā)布時間:2021-12-14 09:40:14

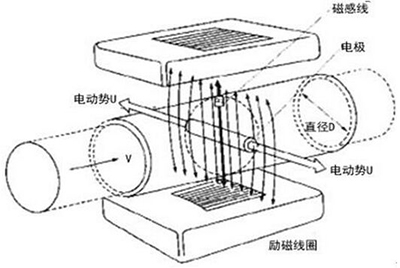

小口徑電磁流量計測量原理是基于法拉*電磁感應規(guī)律。小口徑電磁流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電*沿管徑方向穿通管壁固定在測量管上。其電*頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通量密度 B,測量管內徑 d 與平均流速 V的乘積、電動勢 E(流量信號)由電*檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流信號,用于流量的測量和控制。


式中:

E---------為電*間的信號電壓(v)

B---------磁通密度(T)

d---------測量管內徑(m)

V--------平均流速(m/s)

K---------常數

由于 K 為常數,勵磁電流是恒流的,故 B 也是常數,則由(1-1)式可知,體積流量 Q 與信號電壓 E 成正比,即流速感應的信號電壓 E 與體積流量 Q 成線性關系。因此,只要測量出 E 就可確定流量 Q,這就是小口徑電磁流量計的基本工作原理。

由(1-1)式可知,被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態(tài)只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說小口徑電磁流量計是一種真正的體積流量計。
